オークラ工業は複数種類の垂直搬送機を取り扱っているメーカです。このページでは、オークラ工業のメーカーとしての特徴や取り扱う垂直搬送機のスペック、会社情報等をご紹介します。

オークラ工業の特徴

垂直搬送機をはじめ、コンベヤなど搬送設備の提案や設計、製造を行っている会社です。ほか、据付や保守業務も展開。搬送設備をトータルで手掛け、ものづくりを通じて幅広いニーズに応えています。配送センターの物流工程や工場の生産ラインの効率化を実現したい企業におすすめです。

手掛けている垂直搬送機は、パーフェクトベヤー、リフタ、タテコンの3タイプです。 設置スペースを最小化したいならパーフェクトベヤー。自在なレイアウトができるリフタ。サイズや形状が異なる荷物を搬送できるタテコン。 自社の課題に合った搬送機を選べます。

標準機で収まらない現場は
「特殊搬送機」で対応

オークラ工業には、カタログ製品とは別に「特殊搬送機」というオーダーメイドの領域があります。搬送物の形状や質量、作業条件に合わせてコンベヤを設計・製作するもので、多様化する搬送設備のなかから使用条件に合う最適な設備を提案する姿勢を掲げています。提案・設計から製造、工事、保守までを一貫して手掛けるトータルエンジニアリング体制です。

公開されている特殊搬送機の納入事例には、垂直搬送に関わるものとして往復垂直搬送機や傾倒機搭載リフタが並びます。ほかにもトップチェンコンベヤ（SUS製）、伸縮ベルトコンベヤ、重荷重用スラットコンベヤ、鋼板積付移載装置、メッシュコンベヤ、バケットコンベヤ、長尺波鋼板反転装置など、汎用機では対応しづらい搬送物を扱う設備が確認できます。

つまりオークラ工業の垂直搬送機は、パーフェクトベヤー・リフタ・タテコンの3タイプだけで判断する必要はありません。不定形な搬送物を運びたい、既存建屋に合わせた特殊な揚程や寸法が必要、搬送と同時に投入や反転などの動作も持たせたいといった要件がある場合は、特殊搬送機として相談できる余地があると考えられます。

※参照元：オークラ工業公式HP（https://okurakogyo.com/products/particular/）

オークラ工業の垂直搬送機一覧

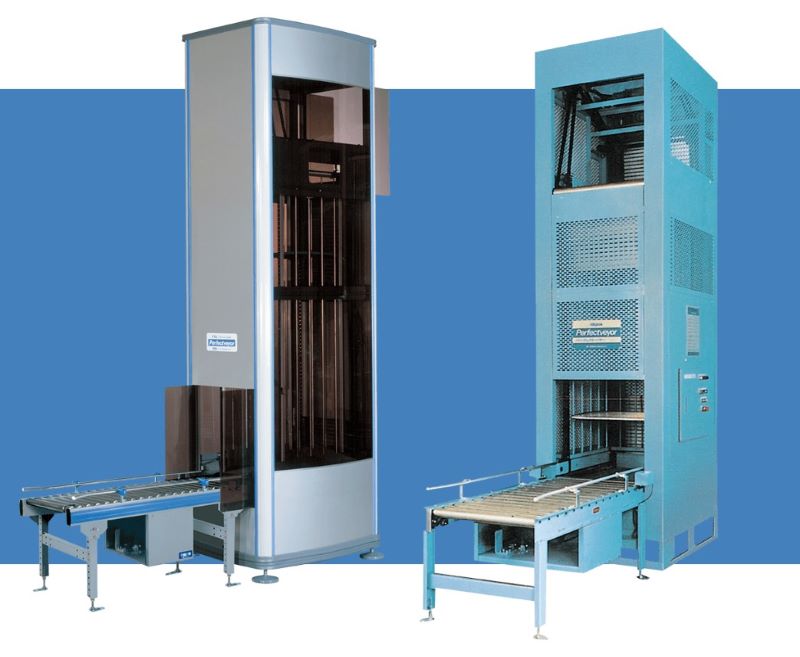

パーフェクトベヤー

• 荷重：【AP5Z(AP5C)】50kg
  【PVZ5(PVC5)】40～70kg
  【PVZ6(PVC6)】50～100kg
• 昇降速度：【AP5Z(AP5C)】15/18m/min(50/60Hz)（15/18,20/24m/min(50/60Hz)）
  【PVZ5(PVC5)】【PVZ6(PVC6)】15/18m/min、20/24m/min、25/30m/min　(50/60Hz)
• 積載寸法：【AP5Z(AP5C)】W400mm×D500mm×H600mm～W600mm×D700mm×H600mm
  【PVZ5(PVC5)】W400mm×D300mm×H600mm～W800mm×D700mm×H600mm
  【PVZ6(PVC6)】W600mm×D500mm×H800mm～W1,100mm×D1,100mm×H800mm

※参照元：オークラ工業公式HP（https://okurakogyo.com/products/perfectveyor/）

リフタ

• 荷重：MAX 30kg（ただし、45m/minを超える場合は高速仕様時の能力表を参照）
• 昇降速度：MAX 45m/min 45～60m/min(オプション)
• 積載寸法：MAX W650mm×L650mm×H650mm
  MIN W150mm×L225mm×H50mm

※参照元：オークラ工業公式HP（https://okurakogyo.com/products/lifter/）

タテコン

• 荷重：50kg/個
• 昇降速度：最大60m/min
• 積載寸法：W400mm×D500mm×H400mm～W650mm×D900mm×H535mm、W545mm×D900mm×H650mm

※参照元：オークラ工業公式HP（https://okurakogyo.com/products/tatecon/）

『現場に適しているか』も
垂直搬送機選定の重要ポイント

パーフェクトベヤー、リフタ、タテコンと、それぞれの特長を持つ3タイプの垂直搬送機を設計・製造しています。省スペースで設置できるものや自在にレイアウトができるものなどがありますので、各垂直搬送機の特徴を知ったうえで、自社の現場に合った設備を選ぶことがポイントです。

自社に適用しそうな製品を扱っているか確認した次のステップとして「現場に合っているか」も吟味する必要があります。 本サイトでは、垂直搬送機を導入する方向けに、現場別におすすめのメーカーをご紹介しています。垂直搬送機の選定でお悩みの方は、併せてご覧ください。

【現場別】おすすめ
垂直搬送機メーカー3選

オークラ工業の導入事例

旭光電機株式会社様｜搬送ロボットと
連携する往復垂直搬送機

特殊搬送機として往復垂直搬送機を納入した事例です（2017年5月納入）。自動搬送ロボットと取り合いを行い、自動で1F、2Fフロアの設備に搬送物を受け渡す仕様となっています。搬送物は基板ラックで、機長約1.0m・機幅約1.5m・揚程約4.0m、搬送能力は60ケース/hです。

垂直搬送機を単体で置くのではなく、無人搬送ロボットと連携させてフロア間の受け渡しまで自動化した構成が特徴です。階をまたぐ工程を人手に頼らずつなぎたい現場では、周辺設備との取り合いを前提にした設計が参考になるでしょう。

※参照元：オークラ工業公式HP（https://okurakogyo.com/products/particular/works/201705/）

タンクへのパルプ投入を自動化した
傾倒機搭載リフタ

2008年12月に納入された傾倒機搭載リフタの事例です。大容量のタンク内にパルプを投入する作業を自動化するための装置で、搬送物はパルプ。機長約1.5m・機幅約2.0m・揚程約6.0mという仕様です。

荷物を持ち上げるだけでなく、上げた先で容器を傾けて中身を投入するところまで1台でこなす構成になっています。垂直搬送と投入作業がセットになっている工程では、標準機を組み合わせるよりも、こうした専用機として設計するほうが省人化につながるケースがあると考えられます。

※参照元：オークラ工業公式HP（https://okurakogyo.com/products/particular/works/200812/）

オークラ工業の会社情報

会社名	オークラ工業株式会社
本社所在地	兵庫県加古川市尾上町養田1378
営業所	なし
公式HP	https://okurakogyo.com/
